液晶電視邏輯板由屏幕制造商和屏幕組合提供，目前主要邏輯板制造商有視覺光電。邏輯板也稱為屏幕驅動板、中心控制板、TCON板。

液晶電視邏輯板損壞故障。

邏輯板的作用是將數字板發送的LVDS輸入信號(輸入信號包括RGB數據信號、鐘表信號和控制信號三種。中所述情節，對概念設計中的量體體積進行分析通過邏輯板處理后，LVDS信號將并行輸入的TTL電平RGB數據信號轉換為可驅動液晶面板的LVDS信號后，直接送到液晶面板側的LVDS接收芯片，并驅動液晶面板顯示圖像。

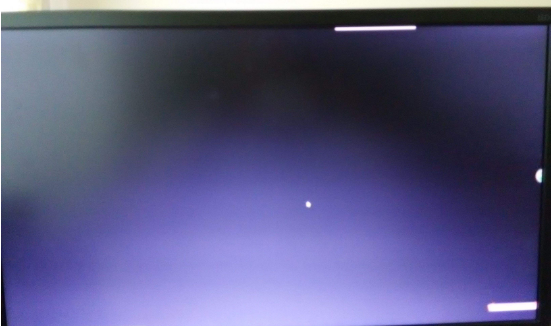

邏輯板損壞引起的故障現象有黑屏、白屏、灰屏、負面影像、噪音點、垂直帶、影像亮或暗等。邏輯板的典型故障如下:

沒有圖像，屏幕垂直方向有間歇的彩色線條，也沒有文字(這一點很重要)?？梢詼y(cè)試屏幕電壓，或12V可以看屏幕型號。測試LVDS輸出接口的電壓，看靜態和動態兩種情況是否發生變化，如果不發生變化，基本上可以判斷在邏輯板上發生故障(測定時使用指針通用表，表針有輕微的顫動，一般為1.2V左右)，如果有條件，更換相同的邏輯板是zui可靠的

從主板到邏輯板的LVDS線有一定的規律，邊緣紅的是電源的正極，黑線一般是電源的負極，絞在一起的是LVDS信號線(4對-單6位5對-單8位8對-雙6位10對-雙8位)，現在的邏輯板和屏幕相連，X+C一體化，一般是32英寸以下的屏幕，32英寸以上的屏幕一般是X+C分離式構成(小屏幕主要是成本綜合考慮)

邏輯板的破損會導致屏幕無法正常顯示圖像，當然也沒有菜單顯示，但按鈕和遙控器起作用。邏輯板與屏幕連接線接觸不良的屏幕中間的圖像夾雜著很多細小的彩點，可以拔線確認的邏輯板和屏幕可以引起圖像屏幕，但邏輯板的屏幕和屏幕產生的屏幕不同，邏輯板的屏幕表現為上下有規則的屏幕，可以改變信號源或改變4:3的模式確認

邏輯板維護總結(檢查構想)

1、外觀檢查主芯片電源IC濾波電容器等消耗部件是否有明顯的燒黑和顏色異常等

2、測量電阻測量各供電測試點是否短路電阻值變小，是否有保險

3、測量電壓測量各供電測量點電是否正常(①供電Vcc5V/12V、②主芯片3.3V2.5V1.8V、1.2V等，③VAA14V、VGH20V、VGL-5.5V、④VREF13V、VCOM6V)

4、測量IC信號線對地阻值LVDSDDR與主芯片之間的數據交換是否不良

5、檢查各連接線的插入，看屏幕線與邏輯板、邏輯板與屏幕之間的插入是否接觸不良。
